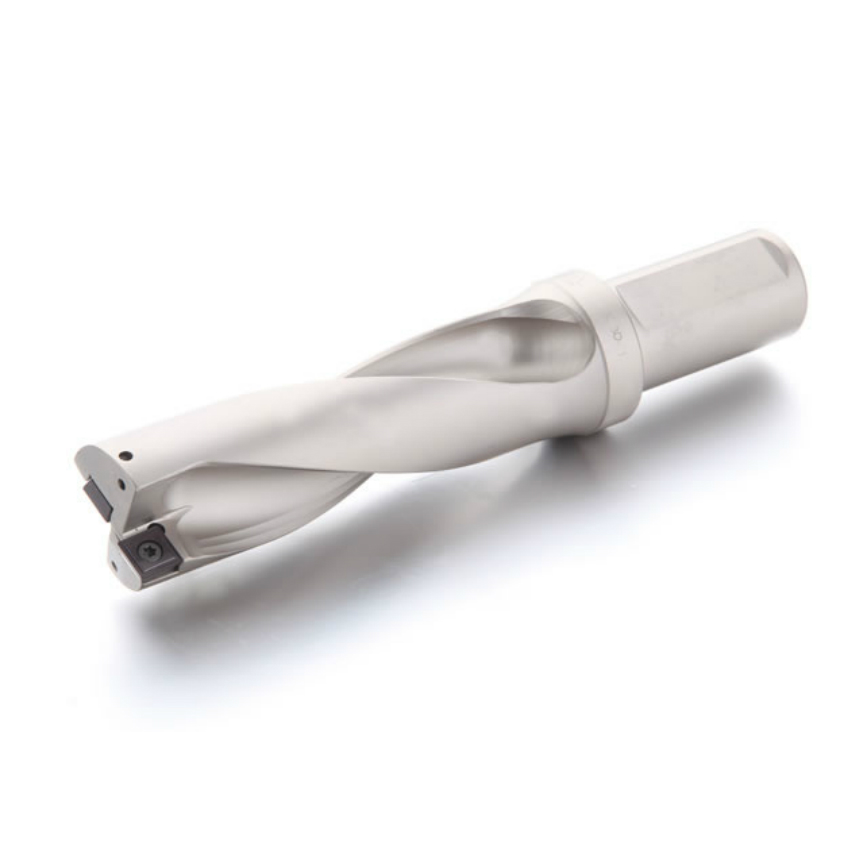

BROCA T-MAX

Esse tipo de broca possui alto rendimento na furação de peças e pode ser aplicada em furações de chapas individuais ou pacotes e também em peças mais complexas. É fabricada com aço especial que recebe tratamento térmico e absorve as vibrações, além de utilizar insertos intercambiáveis no topo. Normalmente utilizada no setor industrial metal mecânico, na produção de peças em tornos, fresas, centros de usinagem, furadeiras convencionais ou CNC.

Podem ser fabricadas em vários diâmetros e comprimentos e a partir do modelo/inserto que o cliente necessita.

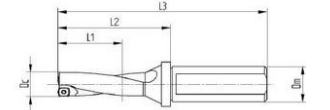

desenho t max

2xD

3xD

4xD

Dc	Dm	L1	L2	L3	Dm	L1	L2	L3	Dm	L1	L2	L3
15 15,5 16 16,5 17	20	30 31 32 33 34	47 49 51 53 53	97 99 101 102 103	20	45 47 48 50 51	62 64 66 68 69	112 114 116 118 119	20	60 62 64 66 68	77 79 82 84 86	127 129 132 134 136
17,5 18 18,5 19 20	25	35 36 37 38 40	55 56 57 58 61	111 112 113 114 117	25	53 54 56 57 60	72 73 75 76 81	128 129 131 132 137	25	70 72 74 76 80	89 91 93 95 101	145 147 149 151 157
21 22 23 24 25	25	42 44 46 48 50	64 66 69 71 74	120 122 125 127 130	25	63 66 69 72 75	84 87 91 95 99	140 143 147 151 155	25	84 88 92 96 100	105 109 114 119 124	161 165 170 175 180
26 27 28 29 30	32	50 54 56 58 60	77 79 82 84 87	137 139 142 144 147	32	78 81 84 87 90	102 105 109 112 117	162 165 169 172 177	32	104 108 112 116 120	128 132 137 141 147	188 192 197 201 207
31 32 33 34 35	40	62 64 66 68 70	90 92 95 98 101	160 162 165 168 171	40	93 96 99 102 105	121 124 128 131 135	191 194 198 201 205	40	124 128 132 136 140	152 156 161 165 170	222 226 231 235 240
36 37 38 39 40 41	40	72 74 76 78 80 82	104 105 108 110 113 117	174 175 178 180 183 187	40	108 111 114 117 120 123	139 142 146 149 153 157	209 212 216 219 223 227	40	144 148 152 156 160 164	175 179 184 188 193 198	245 249 254 258 263 268
42 43 44 45	40	84 86 88 90	119 122 124 127	189 192 194 197	40	126 129 132 135	160 164 167 172	230 234 237 242	50	168 172 176 180	202 207 211 217	282 287 291 297
46 47 48 49 50	40	92 94 96 98 100	130 132 135 137 140	200 202 205 207 210	40	138 141 144 147 150	176 179 183 186 190	246 249 253 256 260	50	184 188 192 196 200	222 226 231 235 240	302 306 311 315 320
21 52 53 54 55	40	102 104 106 108 110	144 146 149 151 154	214 216 219 221 224	40	153 156 159 162 165	194 197 201 204 209	264 267 271 274 279	50	204 208 212 216 220	245 249 254 258 264	325 329 334 338 344
56 57 58	40	112 114 116	157 159 162	227 229 232	40	168 171 174	213 216 220	283 286 290	50	224 228 232	269 273 278	349 353 358
