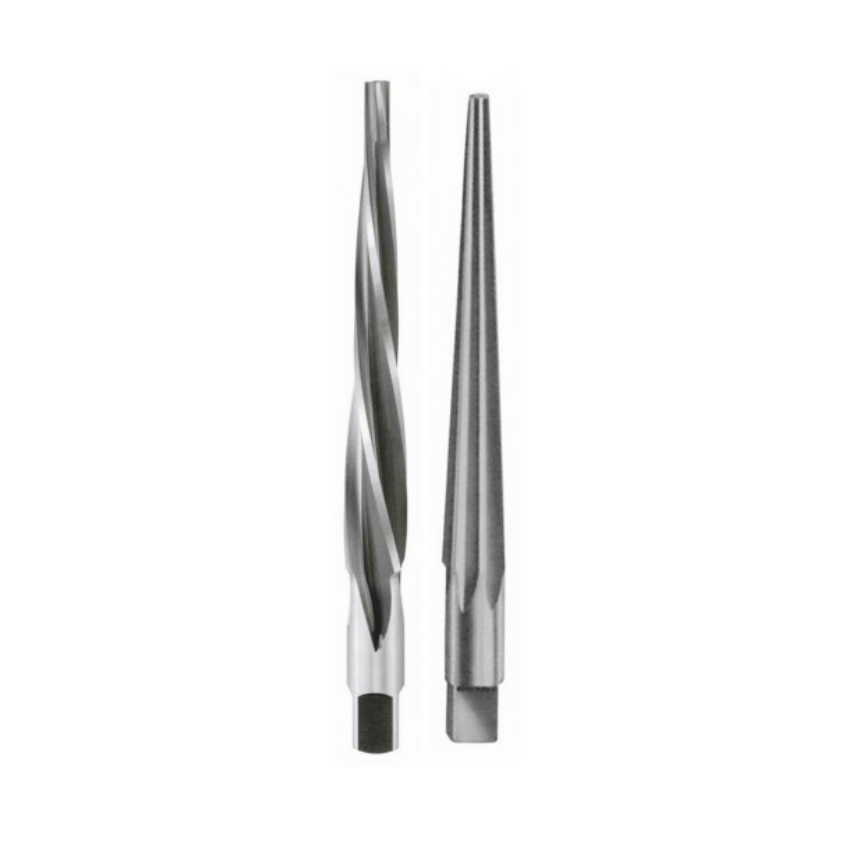

ALARGADOR P/ CONE MORSE DIN 204
Próprio para alargar furos com pouca remoção de material e manter a geometria especificada em desenho. Fabricado em diâmetros e comprimentos variados, a partir de aços com pastilhas de metal duro soldadas, HSS (Aço rápido) ou em metal duro integral. Pode ser aplicado em peças usinadas de diversos modelos e materiais. É utilizado no setor industrial metal mecânico, em tornos, fresas, furadeiras e centros de usinagem.
N

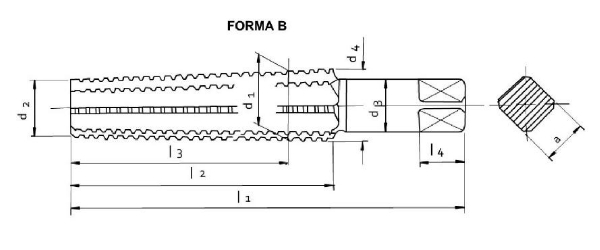

PARA C.M | CONICIDADE | d1 | d2 | d3 | d4 | l1 | l2 | l3 | l4 | a |
0 | 1:19,212 | 9,045 | 6,547 | 9,722 | 8 | 93 | 61 | 48 | 9 | 6,3 |
1 | 1:20,047 | 12,065 | 9,571 | 12,863 | 10 | 102 | 66 | 50 | 11 | 8 |
2 | 1:20,020 | 17,780 | 14,733 | 18,679 | 14 | 121 | 79 | 61 | 14 | 11,2 |
3 | 1:19,047 | 23,825 | 20,010 | 24,829 | 20 | 146 | 96 | 76 | 20 | 16 |
4 | 1:19,254 | 31,267 | 26,229 | 32,410 | 25 | 179 | 119 | 97 | 24 | 20 |
5 | 1:19,002 | 44,399 | 37,873 | 45,767 | 31,5 | 222 | 150 | 124 | 28 | 25 |
6 | 1:19,180 | 63,348 | 54,172 | 65,016 | 45 | 300 | 208 | 176 | 38 | 35,5 |
