ALARGADOR P/ PINO CÔNICO 1:50 DIN9

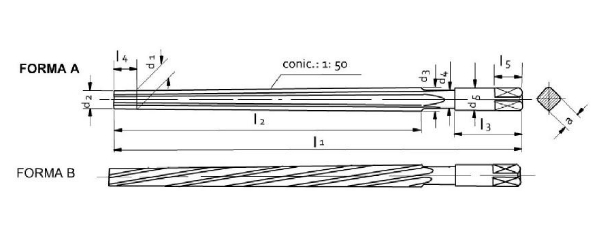

Aplicado na usinagem de peças de furos cônicos, o alargador din9 é produzido em aço rápido (HSS) ou metal duro e utilizado em furadeiras, tornos ou manualmente. Possuem as formas “A” com dentes retos e corte à direita e “B” com dentes helicoidais à esquerda e corte à direita.
d1 | d2 | d3 | d4 | d5 | l1 | l2 | l3 | l4 | a | l5 |
2 | 1,9 | 2,86 | 2,7 | 3,15 | 68 | 48 | 13 | 5 | 2,5 | 5 |
2,5 | 2,4 | 3,36 | 2,9 | 3,15 | 68 | 48 | 13 | 5 | 3,15 | 5 |
3 | 2,9 | 4,06 | 3,6 | 4 | 80 | 58 | 15 | 5 | 4 | 6 |
4 | 3,9 | 5,26 | 4,6 | 5 | 93 | 68 | 17 | 5 | 5 | 7 |
5 | 4,9 | 6,36 | 5,9 | 6,3 | 100 | 73 | 18 | 5 | 6,3 | 8 |
6 | 5,9 | 8 | 7,5 | 8 | 135 | 105 | 20 | 5 | 8 | 9 |
8 | 7,9 | 10,8 | * | 10 | 180 | 145 | 35 | 5 | 10 | 11 |
10 | 9,9 | 13,4 | * | 12,5 | 215 | 175 | 40 | 5 | 11,2 | 13 |
12 | 11,8 | 16 | * | 14 | 255 | 210 | 45 | 10 | 14 | 14 |
16 | 15,8 | 20,4 | * | 18 | 280 | 230 | 50 | 10 | 18 | 16 |
20 | 19,8 | 24,8 | * | 22,4 | 310 | 250 | 60 | 10 | 22,4 | 20 |
25 | 24,7 | 30,7 | * | 18 | 370 | 300 | 70 | 15 | 25 | 24 |
30 | 29,7 | 36,1 | * | 31,5 | 400 | 320 | 80 | 15 | 31,5 | 26 |
40 | 39,7 | 46,5 | * | 40 | 430 | 340 | 90 | 15 | 40 | 34 |
50 | 49,7 | 56,9 | * | 50 | 460 | 360 | 100 | 15 | 45 | 42 |
Produto também disponível em polegadas.
