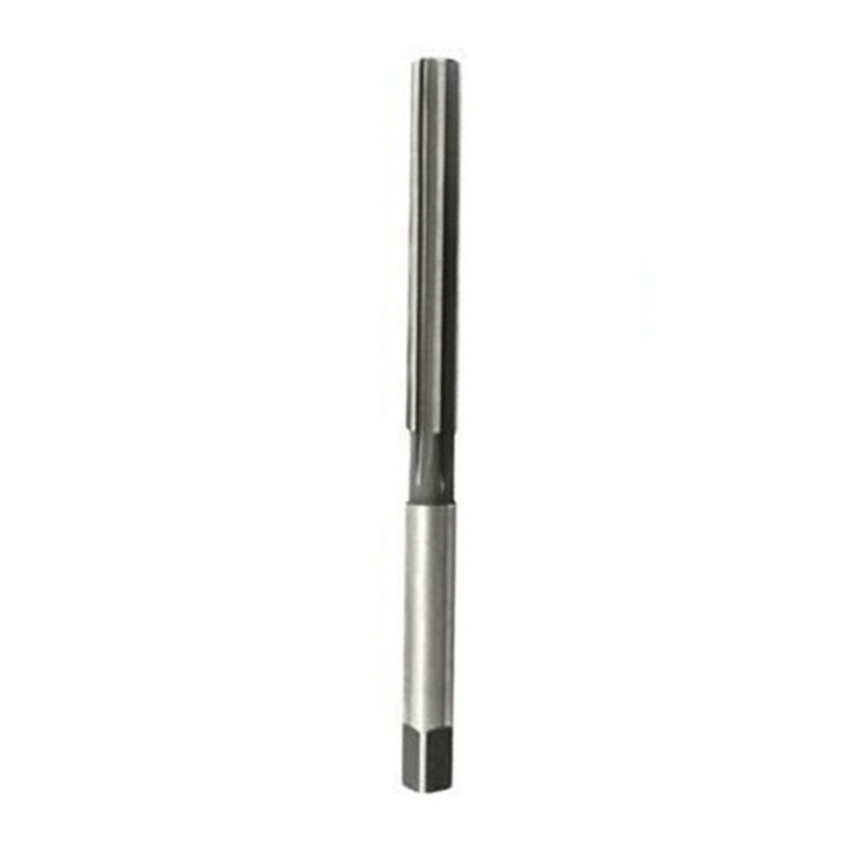

ALARGADOR PARALELO DIN 206

Texto.

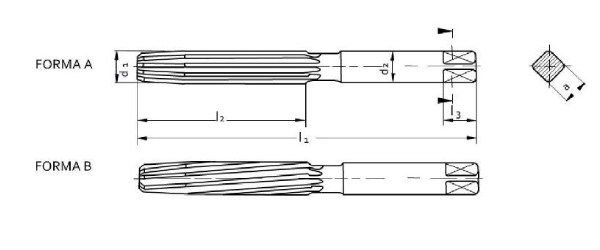

imagem din206

NOMINAL	d1 H7 de- até	l1	l2	a	l3
2	1,9 - 2,12	50	25	1,6	4
2,2	2,12 - 2,36	54	27	1,8	4
2,5	2,36 - 2,65	58	29	2	4
3	2,65 - 3	62	31	2,2	5
3,2	3 - 3,35	66	33	2,5	5
3,5	3,35 - 3,75	71	35	2,8	5
4	3,75 - 4,25	76	38	3,15	6
4,5	4,25 - 4,75	81	41	3,55	6
5	4,75 - 5,3	87	44	4	7
5,5	5,3 - 6	93	47	4,5	7
6	5,3 - 6	100	47	5	7
6,5	6 - 6,7	107	50	5,6	8
7	6,7 - 7,5	115	54	6,3	8
8	7,5 - 8,5	124	58	7,1	9
9	8,5 - 9,5	133	62	8	10
10	9,5 - 10,6	142	66	9	11
11	10,6 - 11,8	142	71	10	12
12	11,8 - 13,2	152	76	10	13
13	11,8 - 13,2	152	76	11,2	13
14	13,2 - 15	163	81	11,2	14
15	13,2 - 15	163	81	12,5	14
16	15 - 17	175	87	12,5	16
17	15 - 17	188	87	14	16
18	17 - 19	188	93	14	18
19	17 - 19	201	93	16	18
20	19 - 21,2	215	10	18	20
22	21,2 - 23,6	231	107	20	22
24	23,6 - 26,5	231	115	20	24
25	23,6 - 26,5	231	115	20	24
26	23,6 - 26,5	247	115	22,4	24
28	26,5 - 30	247	124	22,4	26
30	26,5 - 30	265	124	25	26
32	30 - 33,5	284	133	28	28
34	33,5 - 37,5	284	142	28	31
35	33,5 - 37,5	284	142	28	31
36	33,5 - 37,5	305	142	31,5	31
38	37,5 - 42,5	305	152	31,5	34
40	37,5 - 42,5	305	152	31,5	34
42	37,5 - 42,5	326	152	35,5	34
44	42,5 - 47,5	326	163	35,5	38
45	42,5 - 47,5	326	163	35,5	38
46	42,5 - 47,5	347	163	40	38
48	47,5 - 53	347	174	40	42
50	47,5 - 53	367	184	45	42
55	53 - 60	367	184	45	46
63	60 - 67	387	194	50	51
70	67 - 75	406	203	56	56

Produto também disponível em polegadas.
