BROCA 3XD COM REFRIGERAÇÃO

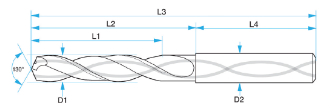

desenho broca xd com ref

D1 D2 L1 L2 L3 L4
5 6 20 28 66 36
5,1 6 20 28 66 36
5,2 6 20 28 66 36
5,3 6 20 28 66 36
5,4 6 20 28 66 36
5,5 6 20 28 66 36
5,6 6 20 28 66 36
5,7 6 20 28 66 36
5,8 6 20 28 66 36
5,9 6 20 28 66 36
6 6 20 28 66 36
6,1 8 24 34 79 36
6,2 8 24 34 79 36
6,3 8 24 34 79 36
6,4 8 24 34 79 36
6,5 8 24 34 79 36
6,6 8 24 34 79 36
6,7 8 24 34 79 36
6,8 8 24 34 79 36
6,9 8 24 34 79 36
7 8 24 34 79 36
7,1 8 29 41 79 36
7,2 8 29 41 79 36
7,3 8 29 41 79 36
7,4 8 29 41 79 36
7,5 8 29 41 79 36
7,6 8 29 41 79 36
7,7 8 29 41 79 36
7,8 8 29 41 79 36
7,9 8 29 41 79 36
8 8 29 41 79 36
8,1 10 35 47 89 40
8,2 10 35 47 89 40
8,3 10 35 47 89 40
8,4 10 35 47 89 40
8,5 10 35 47 89 40
8,6 10 35 47 89 40
8,7 10 35 47 89 40
8,8 10 35 47 89 40
8,9 10 35 47 89 40
9 10 35 47 89 40
9,1 10 35 47 89 40
9,2 10 35 47 89 40
9,3 10 35 47 89 40
9,4 10 35 47 89 40
9,5 10 35 47 89 40
9,6 10 35 47 89 40
9,7 10 35 47 89 40
9,8 10 35 47 89 40
9,9 10 35 47 89 40
10 10 35 47 89 40
10,2 12 40 55 102 145
10,5 12 40 55 102 45
11 12 40 55 102 45
11,5 12 40 55 102 45
12 12 40 55 102 45
12,5 14 43 60 107 45
13 14 43 60 107 45
13,5 14 43 60 107 45
14 14 43 60 107 145
14,5 16 45 65 115 48
15 16 45 65 115 48
15,5 16 45 65 115 48
16 16 45 65 115 48
16,5 18 51 73 123 48
17 18 51 73 123 48
17,5 18 51 73 123 48
18 18 51 73 123 48
18,5 20 55 79 131 50
19 20 55 79 131 50
19,5 20 55 79 131 50
20 20 55 79 131 50
