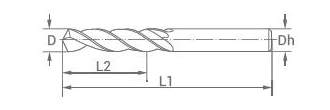

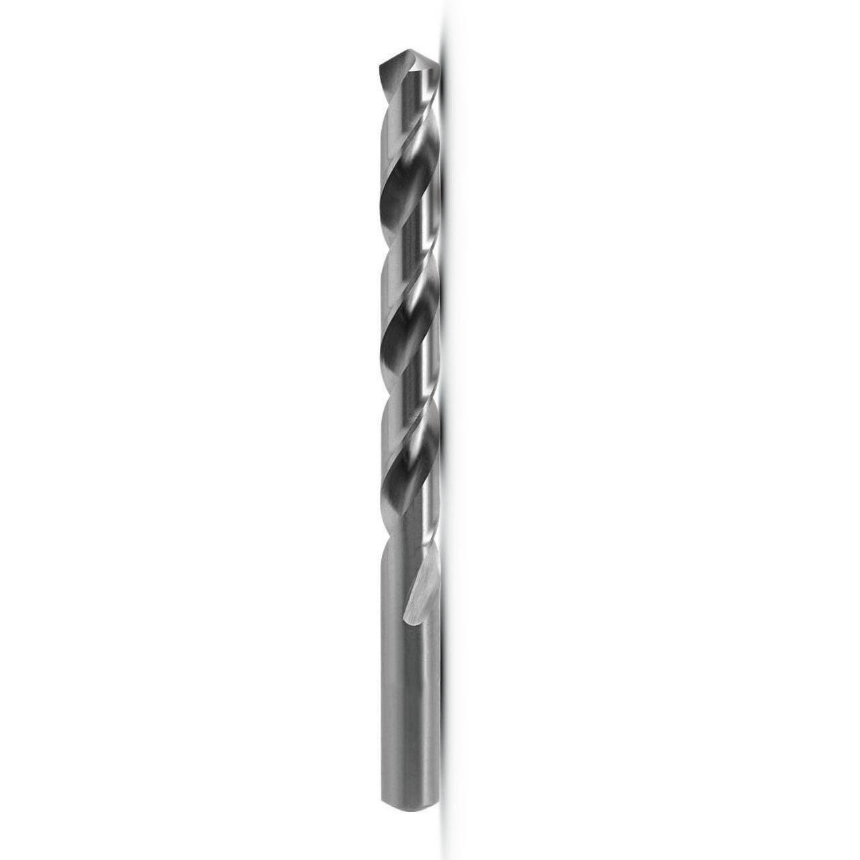

BROCA DIN 338
Em Milímetros:
D | L1 | L2 | Dh |
0,5 | 22 | 6 | 0,5 |
0,6 | 24 | 7 | 0,6 |
0,7 | 28 | 9 | 0,7 |
0,8 | 30 | 10 | 0,8 |
0,90 | 32 | 11 | 0,9 |
1 | 34 | 12 | 1 |
1,1 | 36 | 14 | 1,1 |
1,2 | 38 | 16 | 1,2 |
1,3 | 38 | 16 | 1,3 |
1,4 | 40 | 18 | 1,4 |
1,5 | 40 | 18 | 1,5 |
1,6 | 43 | 20 | 1,6 |
1,7 | 43 | 20 | 1,7 |
1,8 | 46 | 22 | 1,8 |
1,9 | 46 | 22 | 1,9 |
2 | 49 | 24 | 2 |
2,1 | 49 | 24 | 2,1 |
2,2 | 53 | 27 | 2,2 |
2,3 | 53 | 27 | 2,3 |
2,4 | 57 | 30 | 2,4 |
2,5 | 57 | 30 | 2,5 |
2,6 | 57 | 30 | 2,6 |
2,7 | 61 | 33 | 2,7 |
2,8 | 61 | 33 | 2,8 |
2,9 | 61 | 33 | 2,9 |
3 | 61 | 33 | 3 |
3,1 | 65 | 36 | 3,1 |
3,2 | 65 | 36 | 3,2 |
3,3 | 65 | 36 | 3,3 |
3,4 | 70 | 39 | 3,4 |
3,5 | 70 | 39 | 3,5 |
3,6 | 70 | 39 | 3,6 |
3,7 | 70 | 39 | 3,7 |
3,8 | 75 | 43 | 3,8 |
3,9 | 75 | 43 | 3,9 |
4 | 75 | 43 | 4 |
4,1 | 75 | 43 | 4,1 |
4,2 | 75 | 43 | 4,2 |
4,3 | 80 | 47 | 4,3 |
4,4 | 80 | 47 | 4,4 |
4,5 | 80 | 47 | 4,5 |
4,6 | 80 | 47 | 4,6 |
4,7 | 80 | 47 | 4,7 |
4,8 | 86 | 52 | 4,8 |
4,9 | 86 | 52 | 4,9 |
5 | 86 | 52 | 5 |
5,1 | 86 | 52 | 5,1 |
5,2 | 86 | 52 | 5,2 |
5,3 | 86 | 52 | 5,3 |
5,4 | 93 | 57 | 5,4 |
5,5 | 93 | 57 | 5,5 |
5,6 | 93 | 57 | 5,6 |
5,7 | 93 | 57 | 5,7 |
5,8 | 93 | 57 | 5,8 |
5,9 | 93 | 57 | 5,9 |
6 | 93 | 57 | 6 |
6,1 | 101 | 63 | 6,1 |
6,2 | 101 | 63 | 6,2 |
6,3 | 101 | 63 | 6,3 |
6,4 | 101 | 63 | 6,4 |
6,5 | 101 | 63 | 6,5 |
6,6 | 101 | 63 | 6,6 |
6,7 | 101 | 63 | 6,7 |
6,8 | 109 | 66 | 6,8 |
6,9 | 109 | 69 | 6,9 |
7 | 109 | 69 | 7 |
7,1 | 109 | 69 | 7,1 |
7,2 | 109 | 69 | 7,2 |
7,3 | 109 | 69 | 7,3 |
7,4 | 109 | 69 | 7,4 |
7,5 | 109 | 69 | 7,5 |
7,6 | 117 | 75 | 7,6 |
7,7 | 117 | 75 | 7,7 |
7,8 | 117 | 75 | 7,8 |
7,9 | 117 | 75 | 7,9 |
8 | 17 | 75 | 8 |
8,1 | 117 | 75 | 8,1 |
8,2 | 117 | 75 | 8,2 |
8,3 | 117 | 75 | 8,3 |
8,4 | 117 | 75 | 8,4 |
8,5 | 117 | 75 | 8,5 |
8,6 | 125 | 81 | 8,6 |
8,7 | 125 | 81 | 8,7 |
8,8 | 125 | 81 | 8,8 |
8,9 | 125 | 81 | 8,9 |
9 | 125 | 81 | 9 |
9,1 | 125 | 81 | 9,1 |
9,2 | 125 | 81 | 9,2 |
9,3 | 125 | 81 | 9,3 |
9,4 | 125 | 81 | 9,4 |
9,5 | 125 | 81 | 9,5 |
9,6 | 133 | 87 | 9,6 |
9,7 | 133 | 87 | 9,7 |
9,8 | 133 | 87 | 9,8 |
9,9 | 133 | 87 | 9,9 |
10 | 133 | 87 | 10 |
10,1 | 133 | 87 | 10,1 |
10,2 | 133 | 87 | 10,2 |
10,3 | 133 | 87 | 10,3 |
10,4 | 133 | 87 | 10,4 |
10,5 | 133 | 87 | 10,5 |
10,6 | 133 | 87 | 10,6 |
10,7 | 142 | 94 | 10,7 |
10,8 | 142 | 94 | 10,8 |
10,9 | 142 | 94 | 10,9 |
11 | 142 | 94 | 11 |
11,1 | 142 | 94 | 11,1 |
11,2 | 142 | 94 | 11,2 |
11,3 | 142 | 94 | 11,6 |
11,4 | 142 | 94 | 11,4 |
11,5 | 142 | 94 | 11,5 |
11,6 | 142 | 94 | 11,6 |
11,7 | 142 | 94 | 11,7 |
11,8 | 142 | 94 | 11,8 |
11,9 | 151 | 101 | 11,9 |
12 | 151 | 101 | 12 |
12,1 | 151 | 101 | 12,1 |
12,2 | 151 | 101 | 12,2 |
12,3 | 151 | 101 | 12,3 |
12,4 | 151 | 101 | 12,4 |
12,5 | 151 | 101 | 12,5 |
12,6 | 151 | 101 | 12,6 |
12,7 | 151 | 101 | 12,7 |
12,8 | 151 | 101 | 12,8 |
12,9 | 151 | 101 | 12,9 |
13 | 151 | 101 | 13 |
13,1 | 151 | 101 | 13,1 |
13,2 | 151 | 101 | 13,2 |
13,3 | 160 | 101 | 13,3 |
13,4 | 160 | 101 | 13,4 |
13,5 | 160 | 108 | 13,5 |
13,6 | 160 | 108 | 13,6 |
13,7 | 160 | 108 | 13,7 |
13,8 | 160 | 108 | 13,8 |
13,9 | 160 | 108 | 13,9 |
14 | 160 | 108 | 14 |
14,5 | 169 | 114 | 14,5 |
15 | 169 | 114 | 15 |
15,5 | 178 | 120 | 15,5 |
16 | 178 | 120 | 16 |
16,5 | 184 | 125 | 16,5 |
17 | 184 | 125 | 17 |
17,5 | 191 | 130 | 17,5 |
18 | 191 | 130 | 18 |
18,5 | 198 | 135 | 18,5 |
19 | 198 | 135 | 19 |
19,5 | 205 | 140 | 19,5 |
20 | 205 | 140 | 20 |
20,5 | 210 | 140 | 20,5 |
21 | 210 | 140 | 21 |
21,5 | 215 | 140 | 21,5 |
22 | 215 | 140 | 22 |
22,5 | 220 | 145 | 22,5 |
23 | 220 | 145 | 23 |
23,5 | 220 | 145 | 23,5 |
24 | 225 | 150 | 24 |
24,5 | 225 | 150 | 24,5 |
25 | 225 | 150 | 25 |
Em Polegadas:
D | L1 | L2 | Dh |
1/8 | 65 | 36 | 1/8 |
9/64 | 70 | 39 | 9/64 |
5/32 | 75 | 43 | 5/32 |
11/64 | 80 | 47 | 11/64 |
3/16 | 86 | 52 | 3/16 |
13/64 | 86 | 52 | 13/64 |
7/32 | 93 | 57 | 7/32 |
15/64 | 93 | 57 | 15/64 |
1/4 | 101 | 63 | 1/4 |
17/64 | 109 | 69 | 17/64 |
9/32 | 109 | 69 | 9/32 |
19/64 | 117 |
75 |
19/64 |
5/16 | 117 | 75 | 5/16 |
21/64 | 117 | 75 | 21/64 |
11/32 | 125 | 81 | 11/32 |
23/64 | 125 | 81 | 23/64 |
3/8 | 133 | 87 | 3/8 |
13/32 | 133 | 87 | 13/32 |
7/16 | 142 | 94 | 7/16 |
15/32 | 151 | 101 | 15/32 |
1/2 | 151 | 101 | 1/2 |
17/32 | 160 | 108 | 17/32 |
9/16 | 169 | 108 | 9/16 |
5/8 | 186 | 137 | 5/8 |
11/16 | 200 | 148 | 11/16 |
3/4 | 205 | 140 | 3/4 |
13/16 | 210 | 140 | 13/16 |
7/8 | 215 | 140 | 7/8 |
15/16 | 225 | 150 | 15/16 |
1 | 230 | 155 | 1 |
