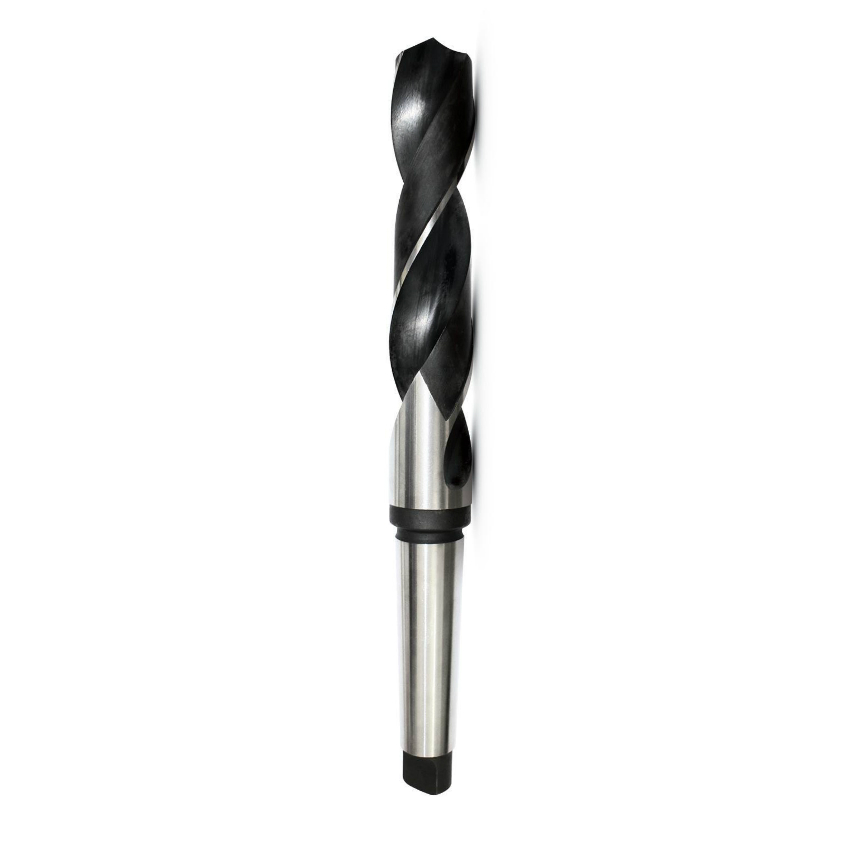

BROCA HASTE CÔNICA DIN 345

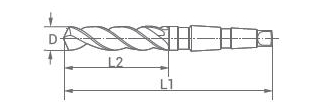

desenho broca din345

Em Milímetros:

D	L1	L2	CM
10	168	87	1
10,5	168	87	1
11	175	94	1
11,5	175	94	1
12	182	101	1
12,5	182	101	1
13	182	101	1
13,5	189	108	1
14	189	108	1
14,5	189	114	1
15	212	114	2
15,5	218	120	2
16	218	120	2
16,5	223	125	2
17	223	125	2
17,5	228	130	2
18	228	130	2
18,5	223	135	2
19	223	135	2
19,5	238	140	2
20	238	140	2
20,5	243	145	2
21	243	145	2
21,5	248	150	2
22	248	150	2
22,5	253	155	2
23	253	155	2
23,5	276	155	3
24	281	160	3
24,5	281	160	3
25	281	160	3
25,5	286	165	3
26	286	165	3
26,5	286	165	3
27	286	170	3
27,5	291	170	3
28	291	170	3
28,5	296	175	3
29	296	175	3
29,5	296	175	3
30	296	175	3
30,5	301	180	3
31	301	80	3
31,5	301	180	3
32	334	185	4
32,5	334	185	4
33	334	185	4
33,5	334	185	4
34	339	190	4
34,5	339	190	4
35	339	190	4
35,5	339	190	4
36	344	195	4
36,5	344	195	4
37	344	195	4
37,5	344	195	4
38	349	200	4
38,5	349	200	4
39	349	200	4
39,5	349	200	4
40	349	200	4
40,5	354	205	4
41	354	205	4
41,5	354	205	4
42	354	205	4
42,5	354	205	4
43	359	210	4
43,5	359	210	4
44	359	210	4
44,5	359	210	4
45	359	210	4
45,5	364	215	4
46	364	215	4
46,5	364	215	4
47	364	215	4
47,5	369	220	4
48	369	220	4
48,5	369	220	4
49	369	220	4
49,5	369	220	4
50	369	220	4
51	412	225	5
52	412	225	5
53	412	225	5
54	417	230	5
55	417	230	5
56	417	230	5
57	422	235	5
58	422	235	5
59	422	235	5
60	422	235	5

Em Polegadas:

D	L1	L2	CM
3/8	168	87	1
7/16	175	94	1
1/2	182	101	1
5/8	218	120	2
9/16	212	114	2
3/4	238	140	2
13/16	243	145	2
7/8	248	150	2
15/16	281	160	3
1	286	165	3
1.1/16	291	170	3
1.1/8	296	175	3
1.3/16	301	180	3
1.1/4	306	185	3
1.5/16	334	185	4
1.3/8	339	190	4
1.7/16	344	195	4
1.1/2	349	200	4
1.9/16	349	200	4
1.5/8	354	205	4
1.11/16	359	210	4
1.3/4	359	210	4
1.13/16	364	215	4
1.7/8	369	220	4
1.15/16	369	220	4
2	374	225	4
2.1/8	417	230	5
2.3/16	417	230	5
2.1/4	422	235	5
2.5/16	422	240	5
2.3/8	427	240	5
