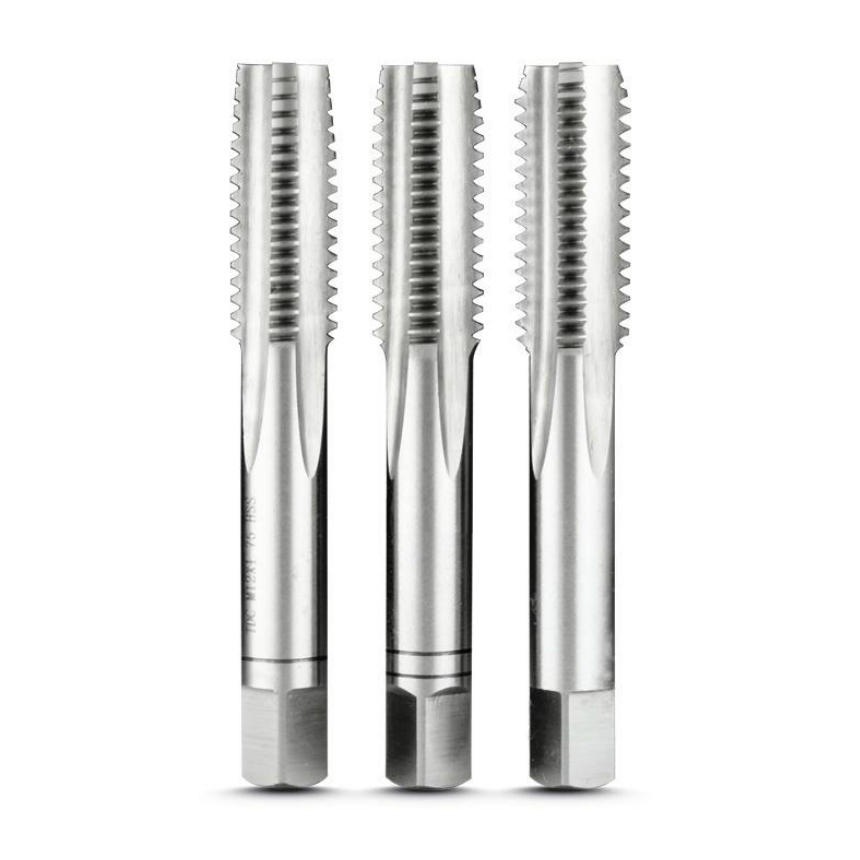

MACHO M DIN 352

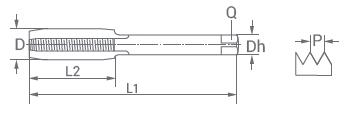

D | P | L1 | L2 | Dh | Q |
mm | mm | ||||
M3 | 0,5 | 40 | 11 | 3,5 | 2,7 |
M4 | 0,7 | 45 | 13 | 4,5 | 3,4 |
M5 | 0,8 | 50 | 16 | 6 | 4,9 |
M6 | 1 | 50 | 19 | 6 | 4,9 |
M8 | 1,25 | 56 | 22 | 6 | 4,9 |
M10 | 1,5 | 70 | 24 | 7 | 5,5 |
M12 | 1,75 | 75 | 29 | 9 | 7 |
M14 | 2 | 80 | 30 | 11 | 9 |
M16 | 2 | 80 | 32 | 12 | 9 |
M18 | 2,5 | 95 | 40 | 14 | 11 |
M20 | 2,5 | 95 | 40 | 16 | 12 |
M22 | 2,5 | 100 | 40 | 18 | 15 |
M24 | 3 | 110 | 50 | 18 | 15 |
M27 | 3 | 110 | 50 | 20 | 16 |
M30 | 3,5 | 132 | 56 | 22 | 18 |
